Дополнительные сведения о сборочных чертежах.
1.На сборочных чертежах могут быть помещены данные о работе изделия и о взаимодействии его частей.
2.Допускается помещать изображения пограничных (соседних) изделий (обстановки) с соответствующими размерами.
3.Допускается не показывать фаски, скругления, проточки, рифление, насечки, оплетки и другие мелкие элементы, а также зазоры между стержнем и отверстием. Но на начальной стадии обучения, т.е. на работах, выполняемых в курсе черчения, этим допущениям пользовать не рекомендуется ( рис. 58, 60).
4. Пружина, изображенная поперечными сечениями, считается закрывающей расположенные за ней контуры (рис.60). Силы, действующие на валы и опоры Принимают, что материал ремней следует закону Гука. Тогда после приложения полезной нагрузки сумма натяжений ветвей остается постоянной. Действие центробежной силы в упрощенных расчетах не учитывают, так как она уравновешивается в ремне и может вызвать лишь разгрузку валов.
5. На поле сборочного чертежа допускается помещать отдельные
изображения нескольких деталей, на которые допускается не выпускать рабочие чертежи,
со всеми необходимыми для их изготовления данными.
6.Допускается не показывать на том или ином изображении составную часть, закрывающую другие части, если она затрудняет понимание чертежа (к таким деталям обычно относят маховички, рукоятки и т.п).

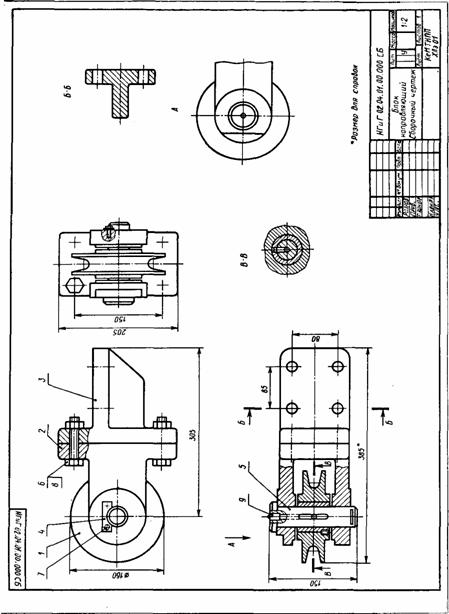

Рис.61
Порядок выполнения и методические рекомендации Прочитать описание устройства и принцип работы данного узла. Ознакомиться с содержанием спецификации и получить представление о его форме и форме составных частей. Определить необходимое количество изображений выполняемых деталей, наметить главный вид и необходимые разрезы. Определить масштаб изображения сборочной единицы, уточнить масштабы изображений для деталей.Расположение изображений данных деталей на рабочих чертежах не должно быть обязательно таким же, как на сборочном чертеже. Все виды, разрезы, сечения и другие изображения выполняются по ГОСТ 2.305 - 68. Небольшие проточки, выступы, углубления и т.п. следует изображать в виде выносных элементов в большем масштабе. После вычерчивания изображений наносят обозначения шероховатости поверхностей, проводят размерные и выносные линии, проставляют размерные числа. (Необходимые размеры детали снимают с чертежа сборки в соответствии с его масштабом). Выбрать по ГОСТ 2.317-68 вид аксонометрии и вычертить аксонометрическую проекцию одной детали с вырезом координатными плоскостями.
