Деталирование чертежа общего вида.

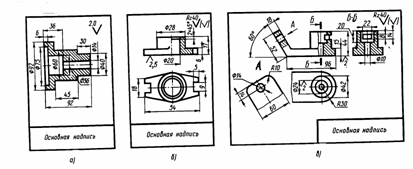

Уяснив назначение и устройство сборочной единицы (рис.65) и представив форму каждой детали (рис.67), можно приступить к выполнению рабочих чертежей деталей. Начинать следует с определения необходимого (наименьшего) количества изображений каждой детали. Например, для изготовления втулки (рис.68а) достаточно одного ее изображения: фронтального разреза; для крышки сальника (рис.68б) необходимо иметь два изображения; для изготовления кронштейна (рис.68в) следует выполнить три основных и один дополнительный вид и т.д.
- Червячная зубчатая передача Эта передача является частным случаем гиперболоидной зубчатой передачи. Угол скрещивания осей в большинстве случаев равен 90°. Передача состоит из червяка и червячного колеса.

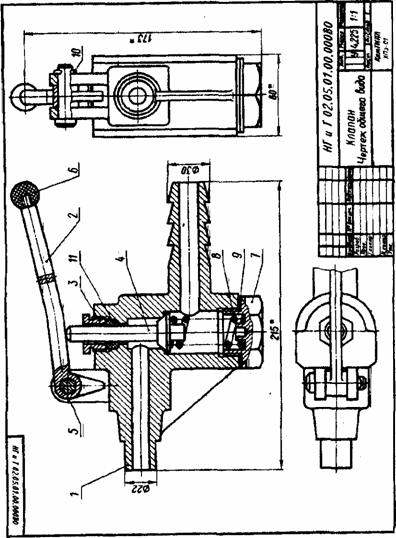

Рис.65

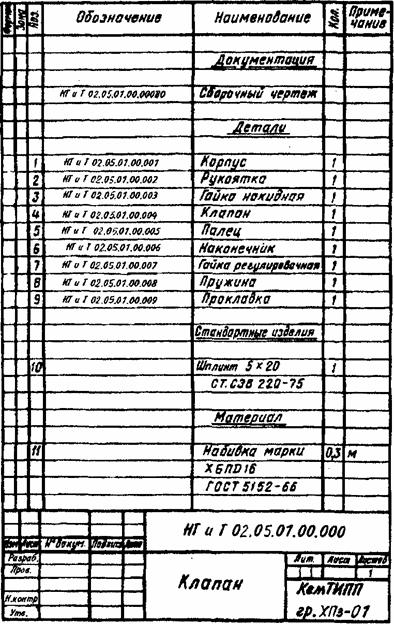

Рис. 66

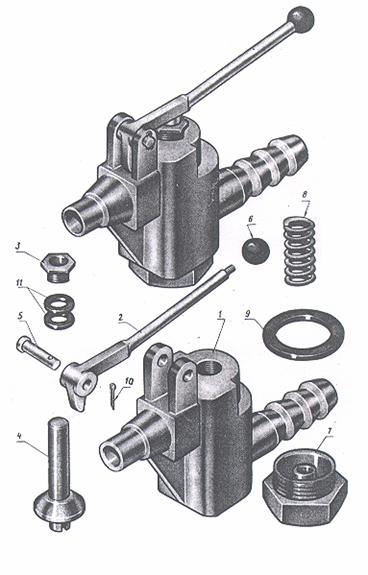

Рис.67
Рис.68
Расположение изображений деталей на рабочих чертежах не должно быть обязательно таким же, как на учебном чертеже общего вида. Все виды, разрезы, сечения и другие изображения выполняются по рекомендациям ГОСТ 2.305-68 ЕСКД. Для каждой детали выбирается масштаб изображений по ГОСТ 2.302-68 с учетом ее формы и размеров. Чем сложнее форма, тем больше разных контурных и размерных линий будет на чертеже, поэтому подобное изображение деталей следует вычерчивать в более крупном масштабе.
