Машиностроительное черчение


Многие детали машин, приборов и аппаратов имеют контур очертания, состоящий из прямых линий и дуг окружностей с плавными переходами от одной линии к другой. Такие плавные переходы называются сопряжениями.

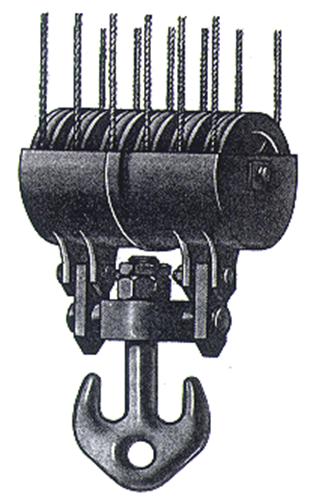

На рис. 2 показаны примеры применения сопряжений в технике. Например, на рисунке и чертеже контура двурогого крюка (рис. 2, а и б на стр. 30, 31) в точке А виден плавный переход от дуги окружности Æ200 к прямой линии, а в точке В - от дуги окружности радиуса R460 к дуге радиуса R260 и т.д.

Геометрические сопряжения мож-но разделить на непосредственные сопряжения, когда одна линия (например, дуга окружности) плавно переходит в другую (например, в прямую) без промежуточных линий, и сопряжения промежуточными дугами окружностей радиуса R. Эти дуги называются дугами сопряжения, а радиусы - радиусами сопряжения.

Непосредственные сопряжения. 1. Точка сопряжения m прямой линии Аm и дуги окружности радиуса R (рис. 2, в на стр. 31) находится в основании перпендикуляра, опущенного из центра О окружности на прямую Аm.

2. Точка сопряжения n двух дуг радиусов R и R1 находится на прямой линии ОО1, соединяющей центры О и О1 двух данных дуг (рис. 2, г на стр. 31).

Рис. 2

Волновая зубчатая передача применяется в приборах и силовых устройствах. При ее использовании обеспечивается кинематическая точность и передача движения в герметично закрытое пространство.









б)

Рис. 2

К неразъемным соединениям относят сварные, паяные, клеевые, заклепочные и др. Условно сварной шов изображают сплошной основной линией по ГОСТ 2.312-72. Соединение пайкой изображается по СТ СЭВ 138-74 сплошной линией толщиной 2S с условным знаком - дуга. Клеевые соединения изображаются по СТ СЭВ 138-74 сплошной линией толщиной 2S c условным знаком К. Разъемные соединения. Изображение резьбы. ГОСТ 2.311-68 Резьбу изображают: На стержне (рис.13,а) - сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями - по внутреннему диаметру (на плоскости, перпендикулярной оси стержня по внутреннему диаметру проводят дугу, равную 3,4 окружности, разомкнутую в любом месте).

7271f726
Применяющиеся способы соединения деталей очень разнообразны
