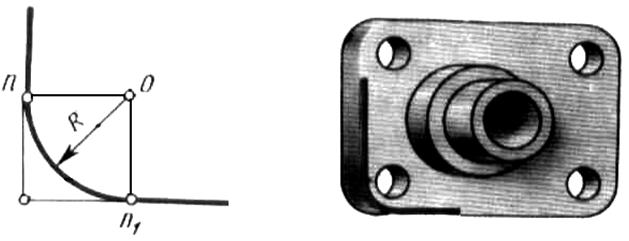

Сопряжения промежуточными дугами. 1. Сопряжение двух сторон прямого (рис. 3, а), острого (рис. 3, в на стр. 32) или тупого (рис. 3, д на стр. 32) углов дугой радиуса R выполняют следующим образом. Параллельно сторонам угла на расстоянии, равном радиусу дуги R, проводят две вспомогательные прямые линии и находят точку О пересечения этих прямых. Точка О является центром дуги радиуса R, сопрягающей стороны угла. Из центра О описывают дугу, плавно переходящую в прямые - стороны угла. Дугу заканчивают в точках сопряжения n и n1, которые являются основаниями перпендикуляров, опущенных из центра О на стороны угла.
а) б) Взаимное пересечение поверхностей В пересечении поверхностей получаются плоские или пространственные линии, которые рассматриваются как множество точек, принадлежащих одновременно обеим поверхностям. Обычно линию пересечения двух поверхностей строят по ее отдельным точкам. Лекции по черчению, начертательной геометрии
Рис. 3
На рис. 3, б (стр. 31) показана крышка, на рис. 3, г - скоба, на рис. 3, е - прихват. При выполнении изображений контурных очертаний этих деталей применяются правила построения сопряжений сторон углов дугами окружностей.

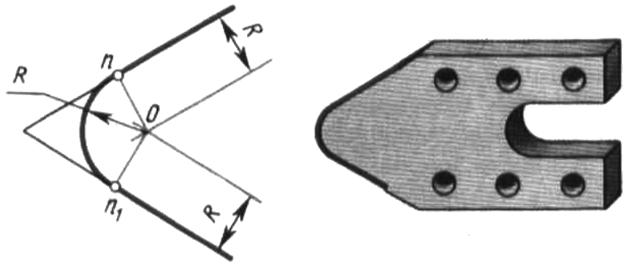

в) г)

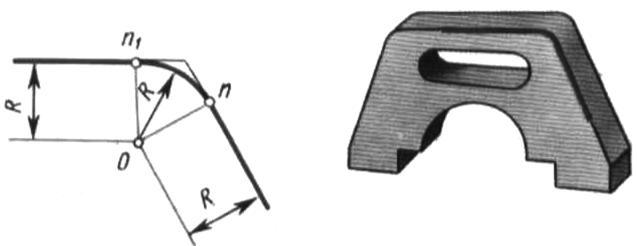

д) е)
Рис. 3
В отверстии (рис.13,б) - сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями - по наружному (на плоскости, перпендикулярной оси отверстия, по наружному диаметру проводят дугу, равную 3,4 окружности, разомкнутую в любом месте). Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы. Резьбу, как невидимую, изображают штриховыми линиями по наружному и внутреннему диаметрам. Граница резьбы (рис.14,а,б) определяется до начала ее сбега и изображается сплошной основной или штриховой линией, если резьба невидимая. Штриховку в разрезах и сечениях (рис.13,14) проводят до линии наружного диаметра на стержне и до линии внутреннего диаметра в отверстии, т.е. в обоих случаях до сплошной линии. Размер длины резьбы указывают без сбега. Резьбу с нестандартным профилем показывают со всеми необходимыми размерами (шагом, внутренним и наружным диаметрами, толщиной зуба, числом заходов, левым направлением резьбы и т.п.). В соединениях стержень перекрывает отверстия (рис.15), и поэтому в границах стержня резьба имеет сплошную основную линию по наружному диаметру, в отверстии - по внутреннему.
