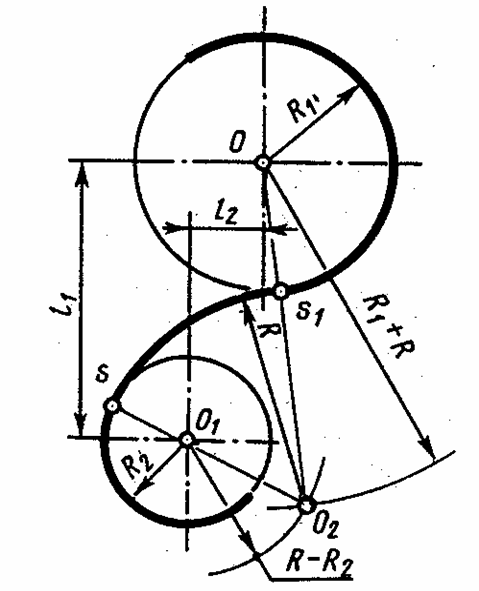

Построение смешанного сопряжения. Задано:
а) радиусы R1 и R2 сопрягаемых дуг окружностей (рис. 5, а);
б) расстояния между центрами О и О1 этих двух дуг l1 и l2;
в) радиус R сопрягающей дуги.
Требуется:
а) определить положение центра О2 сопрягающей дуги;
б) найти точки сопряжения s и s1;
в) провести дугу сопряжения.
Способы построения внутреннего и внешнего сопряжений указаны ранее. Плоские кривые Кривые, у которых все точки расположены в одной плоскости, называют плоскими. Часть плоских кривых, состоящих из дуг окружностей, образует группу циркульных кривых. Дуги циркульных кривых касаются друг друга, поэтому построение их основано на правилах сопряжения и выполняется при помощи циркуля.
Соединив точки О и О2 прямой, получают точку сопряжения S, соединив точки О1 и О2, находят точку сопряжения S1.

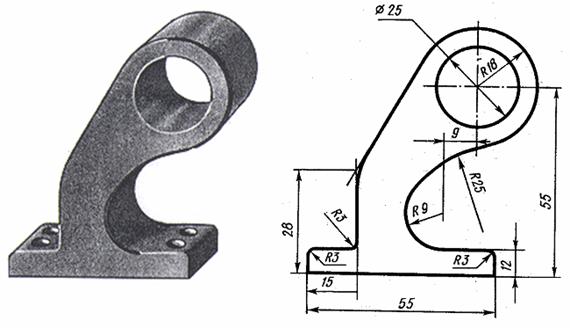

Из центра О2 проводят дугу сопряжения от S до S1. Пример смешанного сопряжения приведен на рис. 5, а.
а)
Рис. 5
б) в)
Рис. 5
Трещины — дефекты сварных швов, представляющие собой макроскопические и макроскопические межкристаллические разрушения, образующие полости с очень малым начальным раскрытием. Под действием остаточных и рабочих напряжений трещины могут распространяться с высокими скоростями. Поэтому вызванные ими хрупкие разрушения происходят почти мгновенно и очень опасны. Шлаковые включения — это полости в металле сварного шва, заполненные шлаками, не успевающими всплыть на поверхность шва. Шлаковые включения образуются при больших скоростях сварки, при сильном загрязнении кромок и при многослойной сварке в случаях плохой очистки от шлака поверхности швов между слоями. Форма шлаковых включений может быть самой разнообразной, вследствие чего они являются более опасными дефектами, чем округлые поры.
