Подрез — дефекты сварного соединения, представляющие собой местные уменьшения толщины основного металла в виде канавок, располагающихся вдоль границ сварного шва. Подрезы относятся к наиболее часто встречающимся наружным дефектам, образующимися, как правило, при сварке угловых швов с излишне высоким напряжением дуги и в случае неточного ведения электрода. Одна из кромок проплавляется более глубоко, металл стекает на горизонтально расположенную деталь и его не хватает для заполнения канавки. В стыковых швах подрезы образуются реже. Обычно при повышенном напряжении дуги и большой скорости сварки образуются двусторонние подрезы. Такие же подрезы образуются и в случае увеличения угла разделки при автоматической сварке. Допустимые и недопустимые дефекты При сварке плавлением дефекты обычно исправляются подваркой дефектного места. Перед подваркой дефектное место должно быть разделано так, чтобы можно было удобно производить сварку. Одно и то же место исправлять сваркой более двух раз обычно не разрешается во избежание получения перегрева или пережога металла. При точечной сварке исправление дефектов производится постановкой новой точки. В некоторых случаях, например, в случае прожога в дефектном месте ставят заклепки. Характер и количество дефектов, допускаемых без исправления, должны указываться в технических условиях на сварку или узел.При вычерчивании контурных очертаний деталей очень важно самостоятельно разобраться, где имеются плавные переходы, и мысленно представить себе, где придется выполнять непосредственные сопряжения и где - сопряжения при помощи промежуточных дуг окружностей.
В этом отношении лучшим способом приобретения навыков построения сопряжений являются упражнения по вычерчиванию контуров сложных деталей. Перед упражнением необходимо просмотреть задание, наметить порядок построения сопряжений и только после этого приступить к выполнению построений.
Построение изображения контуров деталей в каждом варианте следует начинать с нанесения осей. Затем выполнить построения по описанным выше правилам. Проставить все необходимые размеры.

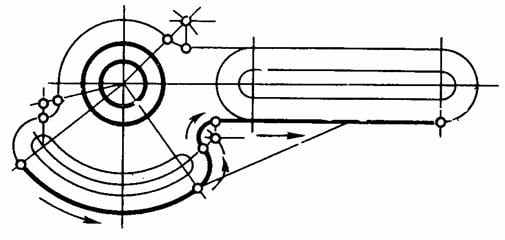

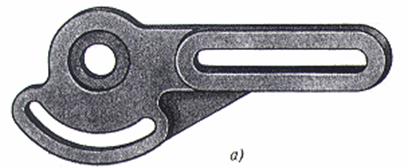

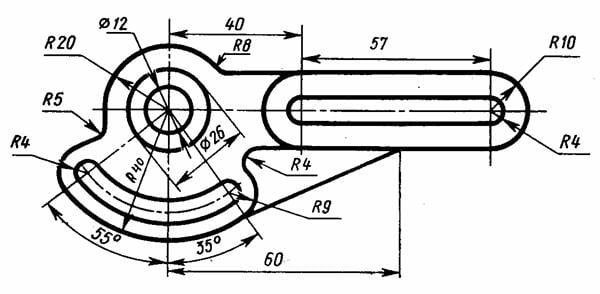

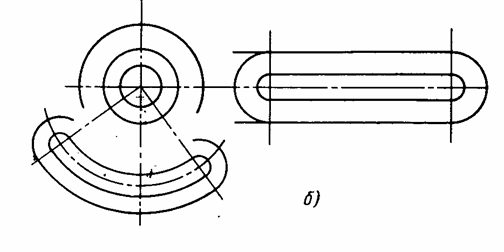

На рис. 6, б, в, г (стр. 39) показана последовательность выполнения различных видов сопряжений контурного очертания рычага, представленного на рис. 6, а. Лекальные кривые — это такие кривые, которые могут быть вычерчены только с помощью лекала по предварительно построенным точкам. Лекальные кривые широко применяются в очертаниях различных деталей и предметов. Это могут быть профили зубчатых колес и кулачков, очертания кронштейнов, подвесок, посуды и мебели. Лекальные кривые могут быть также получены в результате сечения цилиндра, конуса и других тел вращения плоскостью.
.
Рис. 6
в)
г)
Рис. 6
