Следует также четко представить себе изображение плоскостей и геометрических
тел на плоскости проекций. Так, верхнее основание цилиндрической части предмета
(см. рис. 9) представляет собой горизонтальную плоскость, ограниченную окружностью
диаметром D. Как часть горизонтальной плоскости на фронтальной и профильной плоскости,
она изобразится отрезком прямой линии дли-ной, равной диаметру окружности, а на
горизонтальную плоскость проекций верхнее основание круга проецируется в натуральную
величину. Передняя стенка основания, на которой выделена точка А, представляет
собой прямоугольник размером b´l, который проецируется на фронтальную
плоскость в натуральную величину, а на плоскости П1 и П3 - в виде отрезков прямых
соответствующих размеров (l и b).
Боковая поверхность цилиндрической части предмета высотой h спроецируется на горизонтальную плоскость в виде окружности, совпадающей с окружностью основания D; на фронтальную и профильную плоскость - в виде одинаковых прямоугольников D´h.
Подобный анализ элементарных поверхностей, которые ограничивают самые сложные детали, может облегчить составление и чтение чертежей.
Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.
Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.
Рассмотренные выше изображения предмета на трех плоскостях проекций (рис. 9) в черчении носят иные, чем в начертательной геометрии, названия: фронтальная проекция называется видом спереди или главным видом, горизонтальная проекция - видом сверху, профильная проекция - видом слева.
Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. Конструирование валов Для редукторов общего назначения рекомендуется выполнять простые по конструкции гладкие валы одинакового номинального диаметра по всей длине; для обеспечения требуемых посадок деталей соответствующие участки вала должны иметь предусмотренные отклонения. Но если места посадок отдалены от конца вала, то установка деталей затрудняется.

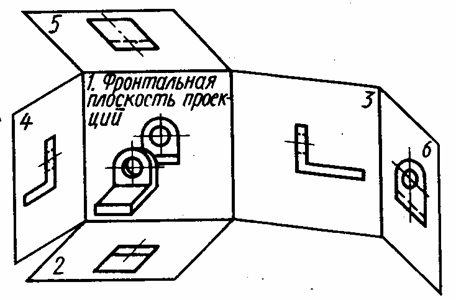

Если представить себе предмет помещенным внутри куба, то проекции предмета на всех гранях куба будут представлять согласно ГОСТ 2.305-68 основные виды (рис. 10), а если все грани куба совместить в одну плоскость, то получится определенное взаимное расположение основных видов (рис. 11).
Рис. 10
Рис. 11
Существующие в настоящее время способы сварки можно подразделить на две основные группы (по состоянию соединяемых кромок в процессе сварки). К первой группе относятся способы, при которых металлы свариваются в твердом состоянии при совместной пластической деформации, часто одновременно с дополнительным нагревом (способы сварки давлением). Ко второй группе относятся способы, при которых металлы вместе соединения расплавляются (способы сварки плавлением). При сварке методами первой группы металлы совместно сжимаются и деформируются. В зависимости от температуры металла в месте сварки эти методы подразделяются на три подгруппы. В первом случае сварка проводится без подогрева металлов (сварка глубокой деформацией, сварка сдвигом). Этими методами свариваются только высоко пластичные металлы. Во втором случае металлы подогревают в процессе сварки до температур, близких к температуре порога рекристаллизации (сварка ультразвуковыми колебаниями).
