Вид сверху располагается под главным видом, вид слева - справа от главного вида, а вид справа - слева от главного вида, вид снизу расположится сверху от главного вида, вид сзади можно расположить справа от вида слева или слева от вида справа. При указанном расположении видов над ними не делают никаких надписей, расположение вида по отношению к главному виду определяет его название.

Полностью все шесть видов при изображении предмета используются редко. Обычно количество видов предмета определяется его сложностью, часто бывает достаточно показать только один главный вид и вид сверху или главный вид и вид слева и т.д.

Для уменьшения количества изображений допускается на видах показать невидимые части поверхности предмета с помощью штриховых линий. Так, например, на виде снизу (рис. 11) невидимая вертикальная стойка предмета показана штриховой линией, на всех видах, за исключением вида спереди и вида сзади, отверстие в стойке не видно, оно показано также штриховыми линиями.

Для развития навыка в составлении и чтении чертежей полезно научиться строить по двум заданным видам третий. Так, например, если заданы главный вид и вид сверху шестигранной призмы (рис. 12, а), то по ним можно построить вид слева (рис. 12, б). Наблюдателю, расположенному слева от призмы, видны две левые грани призмы. Они показаны на виде слева, размещенном справа от главного вида. Точка А, находящаяся на передней левой грани, имеет свои проекции на соответствующих проекциях грани. Расчет валов Проектирование вала начинают с определения диаметра выходного конца eго из расчета на чистое кручение по пони­женному допускаемому напряжению без учета влияния изгиба

Рис. 12

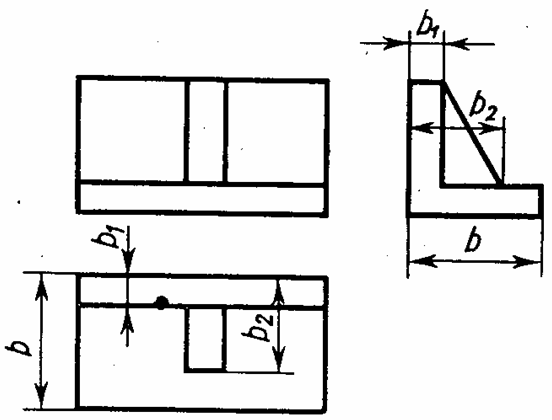

Обычно чертежи выполняют без указаний осей проекций, при этом базой (начальной линией) для построения третьей проекции может служить плоскость симметрии (для симметричных деталей) или одна из поверхностей деталей. Базой для построения третьей проекции деталей, изображенной на рис. 13, является фронтальная плоскость полки уголка.

Рис. 13
