Спицы, тонкие стенки (ребра) и др., если секущая плоскость направлена вдоль их длинной стороны, показывают незаштрихованными (рис. 24).
Если при соединении половины вида и половины разреза с осью
симметрии совпадает проекция какой-либо линии (например, ребра), то вид от разреза
отделяют сплошной тонкой волнистой линией, проводимой левее или правее оси симметрии
в зависимости от того, где расположено ребро - внутри или снаружи детали (рис.
25).

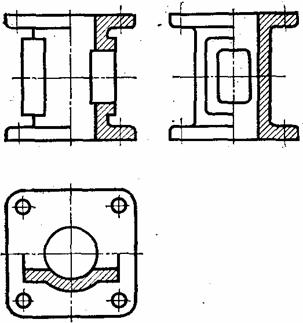

Если изображения внешнего вида и его внутреннего строения имеют ось симметрии, то для сокращения графических построений и экономии площади чертежа допускается совмещать половину вида и половину разреза, разделяя их штрихпунктирной тонкой ли-нией, являющейся осью симметрии. При этом разрез должен располагаться правее или ниже оси симметрии, разделяющей половину вида с половиной разреза (рис. 26).
Построить третью проекцию детали по двум заданным. Выполнить необходимые разрезы. Проставить размеры. Построить наглядное изображение детали в аксонометрической проекции.
Рис. 25
Рис. 26
В ряде случаев для выявления внутренней формы детали применяют сложный разрез.
Если секущие плоскости расположены параллельно друг другу, то такой разрез называется ступенчатым, если секущие плоскости пересекаются под углом, большим 90º, разрез называется ломаным.
На рис. 27 приведен пример ступенчатого разреза, когда одна
секущая плоскость проходит через ось малого отверстия, а другая - через ось
большого отверстия. Этот разрез помещен на месте главного вида детали; сечения,
получившиеся в обеих секущих плоскостях, условно совмещены. Стадии разработки
конструкторской документации Оформление чертежей
Переход от одной секущей плоскости к другой, отмеченный на виде сверху пересечением штрихов (уголками), на разрезе не отражен ввиду условности самого разреза.
При ломаных разрезах наклонную секущую плоскость условно
поворачивают до совмещения с плоскостью параллельной плоскости проекций, при этом
направление поворота может не совпадать с направлением взгляда.

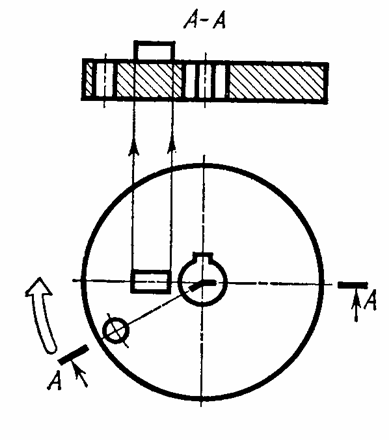

На рис. 28 изображен ломаный разрез детали, представляющий собой цилиндрический диск с тремя различными отверстиями, оси которых расположены в разных плоскостях. Секущие плоскости (фронтальная и наклонная), проходящие через оси отверстий, пересекаются на оси детали. Это отмечено пересечением штрихов. Ломаный разрез помещен на месте главного вида.
Сложные разрезы деталей, симметричных по внешнему и внутреннему контуру, можно, так же как и простые разрезы, изображать не полностью, соединяя часть вида с частью соответствующего разреза. На рис. 29 показана половина ступенчатого разреза, соединенного с половиной главного вида детали.
