Машиностроительное черчение

У симметричных сечений (наложенных или вынесенных) ось симметрии указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят (рис. 31). Контур детали с элементами сопряжения

Рис. 31

Для несимметричных сечений, как наложенных, так и помещенных в разрыве, линию сечения проводят со стрелками, но буквами не обозначают (рис. 30, б, в). При этом вынесенное сечение обозначают так же, как и на разрезах (рис. 30, а). Сечение по построению и расположению должно соответствовать направлению, указанному стрелками (рис. 30). При создании промышленных изделий также широко применяются неразъёмные соединения, которые нельзя разобрать, не разрушив целостность хотя бы одной детали или соединяющего средства. К неразъёмным соединениям относятся соединения сварные, паяные, клеевые, заклёпочные, а также соединения, полученные опрессовкой, развальцовкой или завальцовкой, сшиванием и др.

Секущие плоскости следует выбирать так, чтобы получить нормальные (перпендикулярные осям, ребрам) поперечные сечения (рис. 32).

Рис. 32

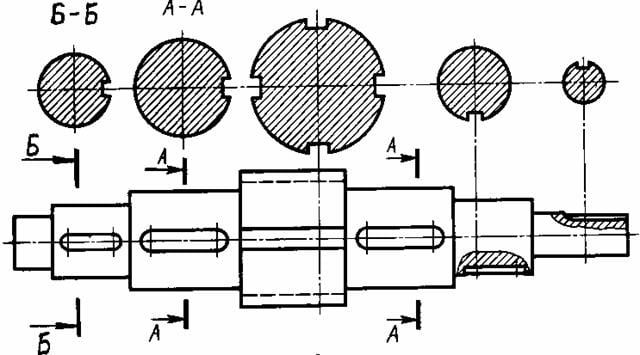

Вынесенное сечение не обозначают, если оно расположено непосредственно на продолжении линии сечения и представляет собой симметричную фигуру относительно этой линии (сечение по четырем пазам и по двум шпоночным канавкам справа, рис. 33). В подобном случае линию сечения не проводят, а ось симметрии показывают, как обычно, штрихпунктирной тонкой линией без обозначения буквами и стрелками. Такому расположению симметричных по форме сечений следует отдавать предпочтение, так как оно не требует обозначений и чертеж не загружен лишними надписями.

Рис. 33

Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной и той же буквой и вычерчивают одно сечение, например, А-А (рис. 33).

В зависимости от характера воздействия на материал образца или изделия все разнообразные методы контроля качества сварных соединений могут быть разделены на две основные группы: методы контроля без разрушения образцов или изделий — неразрушающий контроль и методы контроля с разрушением образцов или производственных стыков — разрушающий контроль. Группа методов контроля, объединенная общими физическими характеристиками, составляет вид контроля. Все виды неразрушающего контроля классифицируются по следующим пяти основным признакам: по характеру физических полей или излучений, взаимодействующих с контролируемым объектом; по характеру взаимодействия физических полей или веществ с контролируемым объектом; по первичным информативным параметрам, рассматриваемых методов контроля; по способам индикации первичной информации; по способам представления окончательной информации. Все методы неразрушающего контроля подразделяются согласно стандарту на следующие десять типов: акустический, капиллярный, магнитный, оптический, радиационный, радиоволновый, тепловой, течеисканием, электрический, электромагнитный (вихревых токов). Наиболее широкое применение на практике нашли методы пяти из них — акустического, капиллярного, магнитного, радиационного и течеисканием.
