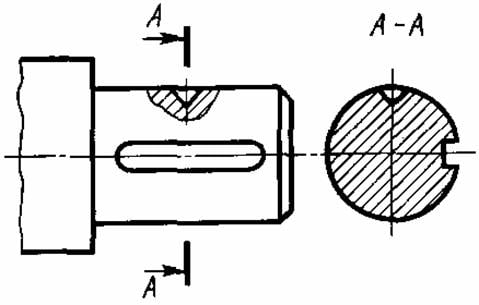

Следует обратить внимание на то, что если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рис. 34).
Если секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных частей, то следует применять разрезы (рис. 35). Теоретически окружность в аксонометрии проецируется в эллипс. Для упрощения построений допускается эллипс заменять четырехцентровым овалом.
Рис. 34
Сварные соединения В настоящее время во всех отраслях народного хозяйства наиболее распространённым видом неразъёмных соединений является соединение деталей с помощью сварки.
Рис. 35
Заключительным этапом при выполнении задачи № 3 является построение наглядного изображения в изометрической прямоугольной проекции. Для наглядного изображения предметов чаще используется прямоугольная изометрия и диметрия.
В изометрии коэффициенты искажения размеров по всем осям одинаковые.
В теории аксонометрических проекций доказывается, что коэффициенты искажений по аксонометрическим осям равны для прямоугольной изометрии 0,82.
Изображение предмета, построенного
в стандартной изометрии, получается увеличенным в 1,22 раза
по сравнению с действительными размерами.
При построении аксонометрических проекций часто приходится строить эллипсы, в которые проецируются окружности.
На рис. 36, а показана прямоугольная изометрическая, а на рис. 36, б - прямоугольная диметрическая проекция куба, в грани которого вписаны окружности. На этом же рисунке указаны величины больших и малых осей эллипса в зависимости от диаметра окружности, проекцией которой он является.
Из чертежей также видно, что малая ось эллипса совпадает по направлению со свободной осью.
Тема: "Детали машин общего и специального назначения". В настоящее время нет ни одной отрасли, в которой не использовались бы сварные конструкции. Они бывают очень разнообразные. Их можно классифицировать: 1. По целевому назначению: вагонные, судовые, авиационные. 2. По толщине свариваемых элементов: тонкостенные и толстостенные. 3. По материалам: стальные, алюминиевые, титановые. 4. По способу получения заголовок: листовые, сорто-профильные, сварно-литые, сварно-кованые, сварно-штампованные. 5. По конструктивной форме и особенностям эксплуатационных нагрузок: решетчатые конструкции балки, оболочки, корпусные транспортные конструкции детали машин и приборов. Деталь - это изделие, изготовленное из однородного материала, без применения сборочных операций. Детали бывают простыми (гайка, шпонка) или сложными (коленвал, корпус редуктора). Изделия, составные части которого подлежат соединению между собой сборочными операциями (свинчиванием, сваркой, пайкой) называется сборочной единицей.
