Машиностроительное черчение

Направления штриховки в разрезах, полученных при сечении плоскостями, параллельными координатным плоскостям проекций, показаны на рис. 43, а для прямоугольной изометрии и рис. 43, б для прямоугольной диметрии.

Рис. 43

При изготовлении машин, механизмов, приборов, аппаратов детали, входящие в них, тем или иным способом соединяются между собой. Применяющиеся способы соединения деталей очень разнообразны. Для изображения каждого из них есть особенности, упрощения и условности, предусмотренные стандартами ЕСКД.

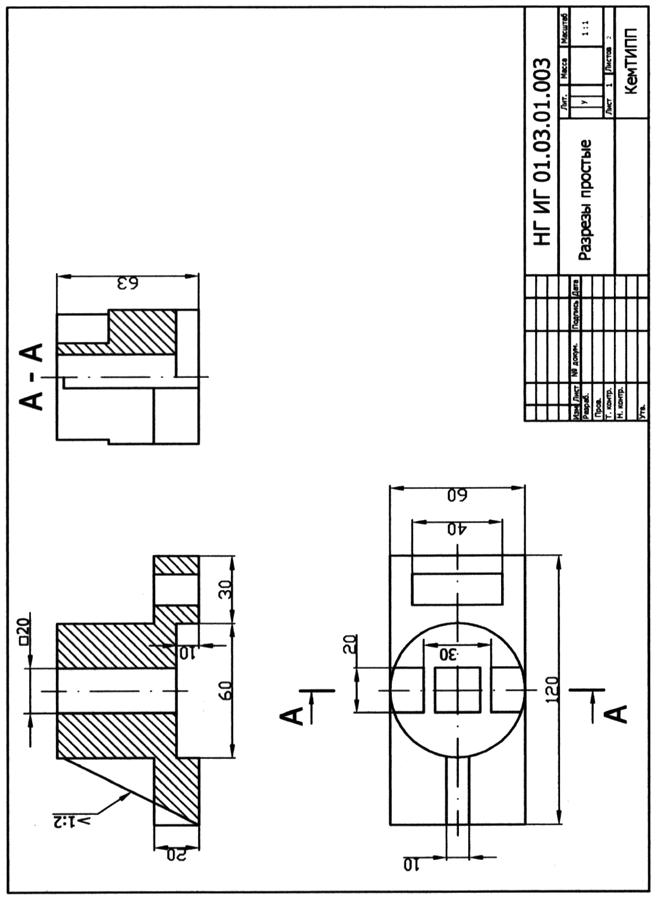

Пример выполнения задачи № 3 представлен на рис. 44, 45.

Рис. 44


Рис. 45


Задача № 4

Выполнить с помощью ЭВМ рабочий чертеж детали.

Варианты индивидуальных заданий необходимо взять в приведенной таблице. Пример выполнения задачи № 4 дан на рис. 46.

1. Соединения: резьбовые шпилевые, шпоночные, сварные, паяльные, клеевые и др. Разъемными называют соединения, допускающие разборку и повторную сборку без разрушения работоспособности деталей (резьбовые, шпилевые, шпоночные). Неразъемными называют соединения, не допускающие разборку соединенных деталей без их повреждения (сварки, клепания, паяния) 2. Муфты. Их применяют для соединения валов и передачи вращательного момента без изменения его направления; для смягчения при работе толчков и ударов; для предохранения частей машин от воздействия перегрузок; для быстрого соединения или разъединения валов или других деталей на ходу или в неподвижном состоянии, для облегчения пуска машины.

7271f726
Применяющиеся способы соединения деталей очень разнообразны
