Вращающееся магнитное поле

     Особенностью многофазных систем является возможность создать в механически неподвижном устройстве вращающееся магнитное поле.
     Катушка, подключенная к источнику переменного тока, образует пульсирующее магнитное поле, т.е. магнитное поле, изменяющееся по величине и направлению.

Рис. 12.1

Возьмем цилиндр с внутренним диаметром D. На поверхности цилиндра разместим три катушки, пространственно смещенные относительно друг друга на 120o. Катушки подключим к источнику трехфазного напряжения (рис. 12.1). На рис. 12.2 показан график изменения мгновенных токов, образующих трехфазную систему.

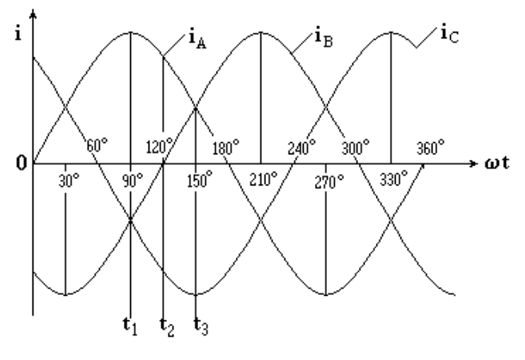

Рис. 12.2

       Каждая из катушек создает пульсирующее магнитное поле. Магнитные поля катушек, взаимодействуя друг с другом, образуют результирующее вращающееся магнитное поле, характеризующееся вектором результирующей магнитной индукции
       На рис. 12.3 изображены векторы магнитной индукции каждой фазы и результирующий вектор построенные для трех моментов времени t1, t2, t3. Положительные направления осей катушек обозначены +1, +2, +3.

Рис. 12.3

       В момент t = t₁ ток и магнитная индукция в катушке А-Х положительны и максимальны, в катушках В-Y и C-Z - одинаковы и отрицательны. Вектор результирующей магнитной индукции равен геометрической сумме векторов магнитных индукций катушек и совпадает с осью катушки А-Х. В момент t = t₂ токи в катушках А-Х и С-Z одинаковы по величине и противоположны по направлению. Ток в фазе В равен нулю. Результирующий вектор магнитной индукции повернулся по часовой стрелке на 30^o. В момент t = t₃ токи в катушках А-Х и В-Y одинаковы по величине и положительны, ток в фазе C-Z максимален и отрицателен, вектор результирующего магнитного поля размещается в отрицательном направлении оси катушки С-Z. За период переменного тока вектор результирующего магнитного поля повернется на 360^o. Линейная скорость перемещения вектора магнитной индукции

,

       где f1 - частота переменного напряжения;
             Т - период синусоидального тока;
             n₁ - частота вращения магнитного поля или синхронная частота вращения.
       За период Т магнитное поле перемещается на расстояние 2τ,
       где   - полюсное деление или расстояние между полюсами магнитного поля по длине окружности цилиндра диаметром D.

Линейная скорость
откуда	(12.1)

       где  n₁ - синхронная частота вращения многополюсного магнитного поля с числом пар полюсов Р.
       Катушки, изображенные на рис. 12.1, создают двухполюсное магнитное поле, с числом полюсов 2Р = 2. Частота вращения поля равна 3000 об/мин.
       Чтобы получить четырехполюсное магнитное поле, необходимо внутри цилиндра диаметром D поместить шесть катушек, по две на каждую фазу. Тогда, согласно формуле (12.1), магнитное поле будет вращаться в два раза медленней, с n₁ = 1500 об/мин.
       Чтобы получить вращающееся магнитное поле, необходимо выполнить два условия.

1. Иметь хотя бы две пространственно смещенные катушки.
2. Подключить к катушкам несовпадающие по фазе токи.
