Единая система конструкторской документации

Отклонение расположения - отклонение реального расположения рассматриваемого элемента от его номинального расположения> .

Количественно отклонения оцениваются в соответствии от типа отклонений и допуска расположения:

1. Отклонение от параллельности, допуск параллельности.

2. Отклонение от перпендикулярности, допуск перпендикулярности.

3. Отклонение и поле допуска наклона.

4. Отклонение от соосности, допуск соостности.

5. Отклонение от симметричности, допуск симметричности.

6. Позиционное отклонение и позиционный допуск.

7. Отклонение от пересечения, допуск пересечения осей.

Примечание. При оценке отклонений расположения отклонения формы рассматриваемых и базовых элементов должны исключаться из рассмотрения. При этом реальные поверхности (профили) заменяются прилегающими, а за оси, плоскости симметрии и центры реальных поверхностей или профилей принимаются оси, плоскости симметрии и центры прилегающих элементов.

Допуск расположения - предел, ограничивающий допускаемое значение отклонения расположения.

Поле допуска расположения - область в пространстве или заданной плоскости, внутри которой расположен прилегающий элемент или ось, центр, плоскость симметрии в пределах нормируемого участка.

Ширина или диаметр поля допуска определяется значением допуска, а расположение относительно баз определяется номинальным расположением рассматриваемого элемента.

В зависимости от вида допуска расположения поле допуска может представлять собой:

1) Область в пространстве, ограниченную двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску расположения Т, и расположенными под номинальным углом и (или) на номинальном расстоянии относительно базовых элементов;

2) Область в пространстве, ограниченная цилиндром. диаметр которого равен допуску расположения, а ось расположена под номинальным углом и (или) на номинальном расстоянии относительно базовых элементов.

З) Область в пространстве, ограниченную прямоугольным параллелепипедом, стороны сечения которого равны допускам расположения элемента в двух взаимно перпендикулярных направлениях. а боковые грани расположены под номинальным углом относительно базовых элементов и (или) на номинальном расстоянии от базовых элементов.

4) Область на плоскости заданного направления направления, ограниченную двумя параллельными прямыми, отстоящими друг от друга на расстоянии равном допуску расположения элемента, и расположенных под номинальным углом и (или) на номинальном расстоянии от базовых элементов.

Отклонение от параллельности плоскостей - разность D наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка (рис.22).

Допуск параллельности - наибольшее допускаемое значение отклонения от параллельности.

Поле допуска параллельности плоскостей - область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску параллельности Т, и параллельными базовой плоскости (рис.23).

Отклонение от параллельности оси (или прямой) и плоскости - разность D наибольшего и наименьшего расстояний между осью (прямой) и плоскостью на длине нормируемого участка (рис.24).

Поле допуска параллельности оси (или прямой) и плоскости - область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску параллельности Т, и параллельными базовой плоскости (см. рис.25) или базовой оси (прямой).

Отклонение от параллельности прямых в плоскости - разность D наибольшего и наименьшего расстояний между прямыми на длине нормируемого участка (рис.26).

Поле допуска параллельности прямых в плоскости - область на плоскости, ограниченная двумя параллельными прямыми, отстоящими друг от друга на расстоянии, равном допуску параллельности Т, и параллельными базовой прямой (рис.27).

Отклонение от параллельности осей (или прямых) в пространстве - геометрическая сумма отклонений от параллельности проекций осей (прямых) в двух взаимно перпендикулярных плоскостях; одна из этих плоскостей является общей плоскостью осей (рис.28).

Общая плоскость осей (прямых) в пространстве плоскость проходящая через одну (базовую) ось и точку другой оси.

Отклонение от параллельности осей (или прямых) в общей плоскости - отклонение от параллельности D_x=a-b проекций осей (прямых) на их общую плоскость (рис.28).

Перекос осей (или прямых) - отклонение от параллельности D_y проекций осей (прямых) на плоскость, перпендикулярную к общей плоскости осей и проходящую через одну из осей (базовую) (рис.29).

Поле допуска параллельности осей (или прямых) в пространстве -

1) Область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны соответственно допуску параллельности осей (прямых) в общей плоскости Т_x и допуску перекоса осей (прямых) Т_y, а боковые грани параллельны базовой оси и соответственно параллельны и перпендикулярны общей плоскости осей (рис.30).

2) Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску параллельности Т, а ось параллельна базовой оси (рис.31).

Отклонение от перпендикулярности плоскостей - отклонение угла между плоскостями от прямого угла (90°), выраженное в линейных единицах D на длине нормируемого участка (рис.32).

Допуск перпендикулярности - наибольшее допускаемое значение отклонения от перпендикулярности.

Для нормирования перпендикулярности кроме допусков по настоящему Стандарту, могут быть применены способы, основанные на указании предельных отклонений от прямого угла (90⁰) в угловых единицах.

Поле допуска перпендикулярности плоскостей - Область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску перпендикулярности Т, и перпендикулярными базовой плоскости (рис.33).

Отклонение от перпендикулярности плоскости или оси (или прямой) относительно оси (прямой) - отклонение угла между плоскостью или осью (прямой) и базовой осью от прямого угла (90°), выраженное в линейных единицах D на длине нормируемого участка (рис.34).

Поле допуска перпендикулярности плоскости или оси (или прямой) относительно оси (прямой) - область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску перпендикулярности Т, и перпендикулярными базовой оси (прямой) (рис.35).

Отклонение от перпендикулярности оси (или прямой) относительно плоскости в заданном направлении - отклонение угла между проекцией оси поверхности вращении (прямой) на плоскость заданного направления (перпендикулярную базовой плоскости) и базовой плоскостью от прямого угла (90°), выраженное в линейных единицах, на длине нормируемого участка (рис.36).

Поле допуска перпендикулярности оси (или прямой) относительно плоскости в заданном направлении - область на плоскости заданного направления, ограниченная двумя параллельными прямыми, отстоящими друг от друга на расстоянии равном допуску перпендикулярности Т, и перпендикулярными к базовой плоскости (рис.37).

Отклонение от перпендикулярности оси (или прямой) относительно плоскости - Отклонение угла между осью поверхности вращения (прямой) и базовой плоскостью от прямого угла (90°), выраженное в линейных единицах D  на длине нормируемого участка (рис.38).

Отклонение от перпендикулярности оси (прямой) относительно плоскости определяется в плоскости, перпендикулярной к базовой плоскости и проходящей через рассматриваемую ось (прямую).

Поле допуска перпендикулярности оси (или прямой) относительно плоскости -

1) Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску перпендикулярности Т, а ось перпендикулярна базовой плоскости (рис.39).

2) Область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам перпендикулярности оси (прямой) в двух заданных взаимно перпендикулярных направлениях Т₁ и Т₂, а боковые грани перпендикулярны базовой плоскости и плоскостям заданных направлений (рис.40).

Термины применяются при любых номинальных значениях угла наклона, кроме 0°, 90°, 180°

Отклонение наклона плоскости относительно плоскости или оси (или прямой) - отклонение угла между плоскостью и базовой плоскостью или базовой осью (прямой) от номинального угла, выраженное в линейных единицах D на длине нормируемого участка (рис.41).

Допуск наклона - наибольшее допускаемое значение отклонения наклона.

Для нормирования углов между элементами, кроме допусков наклона по настоящему стандарту, могут быть применены способы, основанные на указании предельных отклонений от номинального угла в угловых единицах.

Поле допуска наклона плоскости относительно плоскости или оси (или прямой) - область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску наклона Т,  и расположенными под номинальным углом к базовой плоскости или базовой оси (прямой) (рис.42).

Отклонение наклона оси (или прямой) относительно оси (прямой) или плоскости - отклонение угла между осью поверхности вращения (прямой) и базовой осью или базовой плоскостью от номинального угла, выраженное в линейных единицах D на длине нормируемого участка (рис.43).

Отклонение наклона оси (прямой) относительно оси или плоскости определяется в плоскости, проходящей:
1) через базовую и рассматриваемую оси;
2) через базовую ось параллельно рассматриваемой оси (если оси не лежат в одной плоскости);
3) через рассматриваемую ось перпендикулярно базовой плоскости.

Поле допуска наклона оси (или прямой) относительно оси (прямой) или плоскости - область на плоскости ограниченная двумя параллельными прямыми, отстоящими друг от друга на расстоянии, равном допуску наклона Т, и расположенные под номинальным углом к базовой оси (прямой) или базовой плоскости (рис.44).

Отклонение от соосности относительно оси базовой поверхности - наибольшее расстояние D между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого участка (рис.45).

Отклонение от соосности относительно общей оси - Наибольшее расстояние (D₁, D₂,…) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка (рис.46).

Допуск соосности -

1. Допуск в диаметральном выражении — удвоенное наибольшее допускаемое значение отклонения от соосности.

2. Допуск в радиусном выражении — наибольшее допускаемое значение отклонения от соосности.

Допуск соосности рекомендуется указывать в диаметральном выражении.

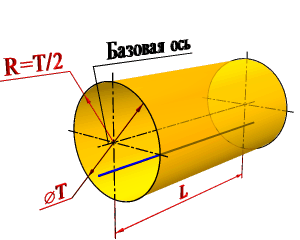

Поле допуска соосности - область в пространстве, ограниченная цилиндром, диаметр которого равен допуску соосности в диаметральном выражении Т или удвоенному допуску в радиусном выражении R, а ось совпадает с базовой осью (рис.47).

Отклонение от концентричности - отклонение от концентричности — расстояние в заданной плоскости между центрами профилей (линий), имеющих номинальную форму окружности (рис.48).

Допуск концентричности -

1. Допуск в диаметральном выражении — удвоенное наибольшее допускаемое значение отклонения от концентричности.

2. Допуск в радиусном выражении — наибольшее допускаемое значение отклонения от концентричности.

Поле допуска концентричности — область на заданной плоскости, ограниченная окружностью, диаметр которой равен допуску концентричности в диаметральном выражении Т или удвоенному допуску концентричности в радиусном выражении R, а центр совпадает с базовым центром (лежит на базовой оси, рис.49).

Отклонение от симметричности относительно базового элемента - наибольшее расстояние D между плоскостью симметрии (осью) рассматриваемого элемента (или элементов) и плоскостью симметрии базового элемента в пределах нормируемого участка (рис.50).

Отклонение от симметричности относительно базовой оси определяется в плоскости, проходящей через базовую ось перпендикулярно плоскости симметрии (рис.51).

Отклонение от симметричности относительно общей плоскости симметрии - наибольшее расстояние D между плоскостью симметрии (осью) рассматриваемого элемента (элементов) и общей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка (рис.52).

Допуск симметричности -

1. Допуск в диаметральном выражении - удвоенное наибольшее допускаемое значение от симметричности.

2. Допуск в радиусном выражении - наибольшее допускаемое значение отклонения от симметричности.
   Допуск симметричности рекомендуется указывать в диаметральном выражении.

Поле допуска симметричности - Область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску симметричности в диаметральном выражении Т или удвоенному допуску симметричности в радиусном выражении Т/2, и симметричная относительно базовой плоскости симметрии или базовой оси (рис.53).

Позиционное отклонение - наибольшее расстояние D между реальным расположением элемента (его центра, оси или плоскости симметрии) и его номинальным расположением в пределах нормируемого участка (рис.54).

Позиционный допуск -

1. Допуск в диаметральном выражении - удвоенное наибольшее допускаемое значение позиционного отклонения элемента.

2. Допуск в радиусном выражении - наибольшее допускаемое значение позиционного отклонения элемента.

Позиционный допуск рекомендуется указывать а диаметральном выражении.

Для нормирования расположения элементов их осей и плоскостей симметрии, кроме позиционных допусков по настоящему стандарту, могут быть применены способы основанные на указании предельных отклонений размеров, координирующих элементы.

Поле позиционного допуска оси (или прямой) в плоскости - область на плоскости, ограниченная двумя параллельными прямыми, отстоящими друг от друга на расстоянии, равном позиционному допуску в диаметральном выражении Т или удвоенному позиционному допуску в радиусном выражения Т/2, и симметричная относительно номинального расположения рассматриваемой оси (прямой) (рис.55).

Поле позиционного допуска оси (или прямой) в пространстве -

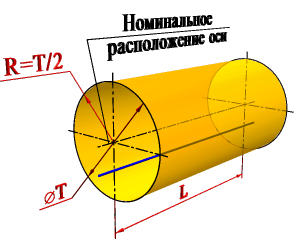

1. Область в пространстве ограниченная цилиндром, диаметр которого равен позиционному допуску в диаметральном выражении Т или удвоенному позиционному допуску в радиусном выражении R, а ось совпадает с номинальным расположением рассматриваемой оси (прямой) (рис.56).

2. Область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны позиционным допускам Т₁ и Т₂ в диаметральном выражении или удвоенным позиционным допускам в радиусном выражении Т₁/2 и Т₂/2 в двух взаимно перпендикулярных направлениях, а боковые грани со ответственно перпендикулярны плоскостям заданных направлений (рис.57).

Поле позиционного допуска плоскости симметрии или оси в заданном направлении - Область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга из расстоянии, равном позиционному допуску в диаметральном выражении Т или удвоенному позиционному допуску в радиусном выражении Т/2, и симметричными относительно номинального расположения рассматриваемой плоскости симметрии (см. рисунок 58) или оси; для позиционных допусков оси в заданном направлении плоскости, ограничивающие поле допуска, перпендикулярны заданному направлению.

Отклонение от пересечения осей - наименьшее расстояние D между осями, номинально пересекающимися (рис.59).

Допуск пересечения осей -

1. Допуск в диаметральном выражении - удвоенное наибольшее допускаемое значение отклонения от пересечения осей.

2. Допуск в радиусном выражении - наибольшее допускаемое значение отклонения от пересечения осей.

Допуск пересечения осей рекомендуется указывать в диаметральном выражении.

Поле допуска пересечения осей - область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску пересечения в диаметральном выражении Т или удвоенному допуску пересечения в радиусном выражении Т/2, и расположенными симметрично относительно базовой оси (рис.60).
