Демонтаж дисководов

Снять дисковые накопители компьютеров в корпусах типа ХТ и Slinline очень просто; накопители на гибких и жестких дисках демонтируются одинаково.

Прежде чем снимать жесткий диск, сохраните его содержимое процедурой BACKUP. В старых накопителях необходимо запарковать головки, в новых моделях парковка головок осуществляется автоматически при выключении питания. При неаккуратном обращении с диском вы можете потерять данные или повредить его. Подробнее жесткие диски описаны в гл. 14.

Прежде всего, снимите крышку и выньте все адаптеры, а затем выполните следующие действия.

В некоторых компьютерах дисководы крепятся к днищу корпуса. Поставьте системный блок вертикально на заднюю стенку, дисководы при этом окажутся сверху. Найдите винты крепления на нижней стороне шасси и отверните их. В компьютерах ХТ фирмы IBM так крепятся жесткие диски и накопители на гибких дисках плоской (с уменьшенной толщиной) конструкции (рис. 3.3). Эти винты могут быть короче других, поэтому при сборке их надо ввернуть на место — более длинными винтами вы можете по вредить дисковод.

Верните шасси в горизонтальное положение, выверните винты крепления на боковых стенках накопителя (рис, 3.4 и 3.5).

Подвиньте дисковод на несколько сантиметров вперед и отсоедините кабель питания и сигнальные кабели (рис. 3.6 и 3.7).
В добротно сделанном компьютере 1-й контакт в плоском кабеле обозначен цветной маркировкой. Разъем питания должен быть снабжен ключом, чтобы его нельзя было вставить наоборот.

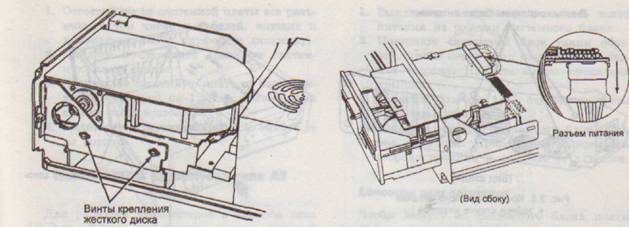

Рис. 3.5. Винты крепления на боковых стенках накопителя на жестком диске

Рис. 3.6. Разъем питания накопителя на гибких дисках

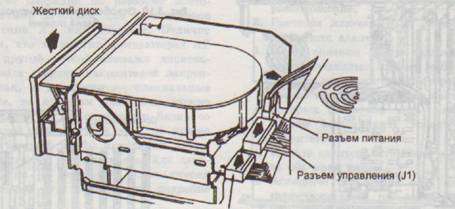

Разъем данных Рис. 3.7. Сигнальные кабели и кабель питания жесткого диска
