Демонтаж системной платы

После того как вы снимете все платы адаптеров, можно вынуть и системную плату.

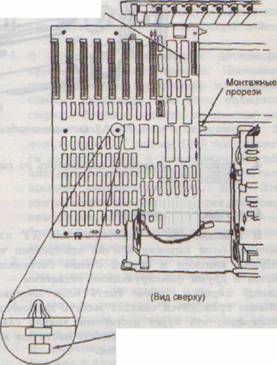

Рис. 3.11. Освобождение стоек системной платы

Разъемы питания системной платы и плат расширения

Блок питания

Рис, 3.10. Освобождение фиксирующих захватов блока питания

Системная плата в корпусах типа ХТ или Slinline устанавливается на нескольких пластмассовых стойках, благодаря которым образуется зазор между платой и металлическим днищем шасси. Стойки вставлены в имеющиеся в шасси прорези. При разборке не вытаскивайте их из системной, платы. Снимайте ее только вместе со стойками. При установке системной платы на место убедитесь, что стойки попали в предназначенные для них прорези. Если одна, а, тем более, несколько стоек оказались не на месте, вы можете, затягивая винты или устанавливая платы адаптеров, сломать системную плату.

Чтобы вынуть системную плату, сначала снимите все платы адаптеров, а затем выполните следующие действия (рис. 3.11).

Отсоедините от системной платы все разъемы, в том числе и кабелей, идущих к клавиатуре, блоку питания и динамику.

Найдите и отверните крепящие системную плату винты. Отодвиньте системную плату от блока питания примерно на 1,5 см, высвобождая стойки из прорезей. Поднимите системную плату и выньте ее из корпуса.
